2024年6月6日、神奈川県横浜市に誕生した体験型ブランドショップ“ヤマハミュージック 横浜みなとみらい”。今回、我々は同施設の1階に設けられたアート空間“Music Canvas”を訪れ、Yamahaの技術力によって生み出された音楽体験コンテンツ“Music Canvas Show”を取材した。イマーシブ・オーディオと楽器の自動演奏システムを組み合わせたこの体験は、一体どのようにして実現しているのか。早速、紹介しよう。

イマーシブ・オーディオが体験できる空間 それを実現した技術AFC Image

 音楽と楽器の魅力を伝える多彩なコンテンツが用意されているヤマハミュージック 横浜みなとみらい。その中で本誌が注目したのは、これまでにない音楽体験を提供するアート空間“Music Canvas”で1時間に1回行われる、イマーシブ・オーディオを用いた“Music Canvas Show”だ。

 “フロア全体が連動して、1つの音楽を奏でる”というコンセプトで約5分間の上映が行われるMusic Canvas Show。Yamahaの立体音響システムAFC Imageと楽器の自動演奏システム、さらに大型ディスプレイに映し出される映像を組み合わせることでそれを実現している。核となるAFC Imageについて、システムのプランニングとチューニングを手掛けたヤマハ プロフェッショナルソリューション事業部 空間音響グループの橋本悌に解説してもらった。

 「AFC Imageは、いわゆるイマーシブ・オーディオで、オブジェクト・ベース方式を採用しています。オーディオ・トラックの一つ一つに3次元の位置情報が付加されていて、オーディオの位置情報と設置されたスピーカーの位置情報を基にプロセッサーで音像の定位と移動を行う仕組みです。スピーカーは、23台のNEXO ID24を床付近から空間上部の柱や壁まで、空間を囲むように設置しています。LFE用にNEXOのサブウーファーIDS108を2台、そのほか簡易的なイベント時の拡声用にコラム型のYamaha VXL1をL/Rで2台、計27chを使って音像をコントロールしているんです」

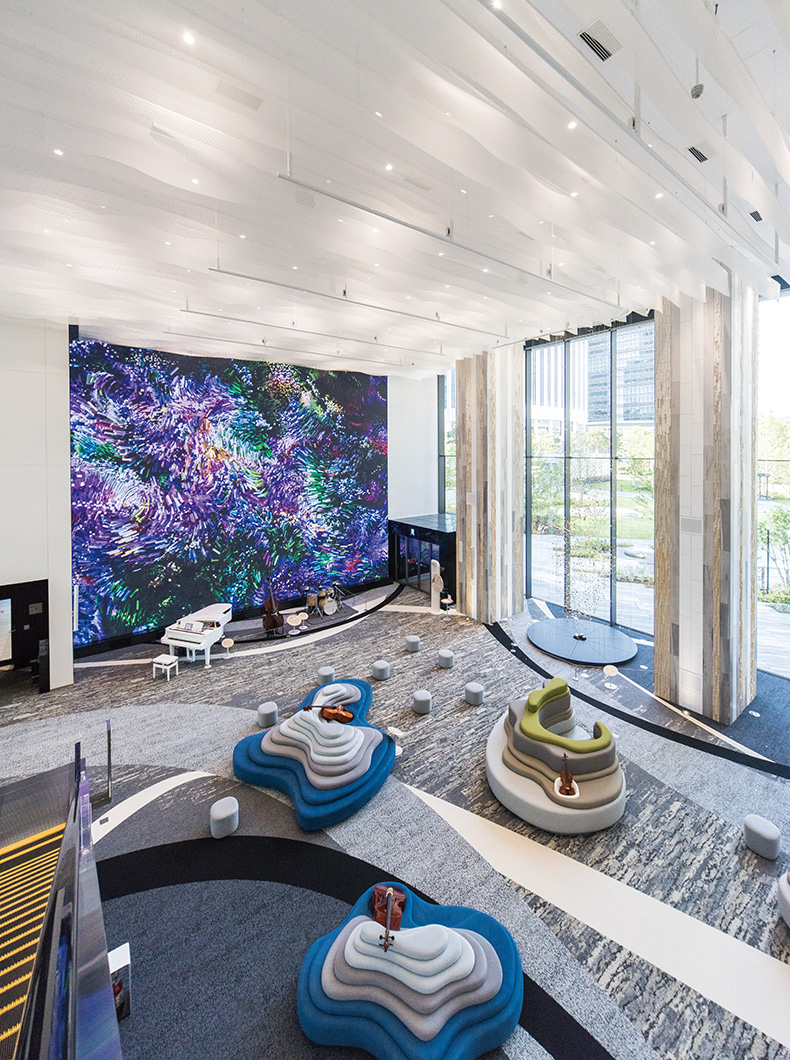

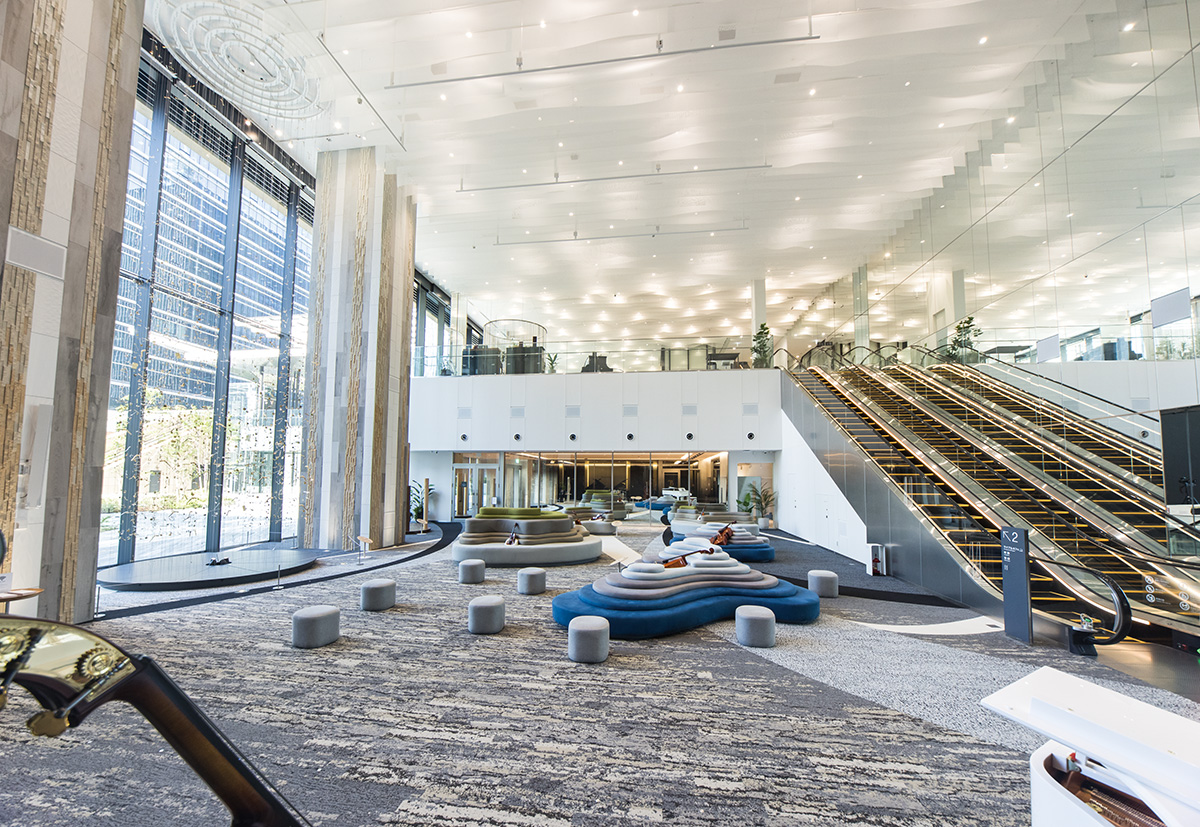

スピーカーはNEXO ID24を23台使用。写真左の手前と奥の柱に1台ずつ、写真正面の白い壁面に6台、写真右のエスカレーター横の鏡面部分に見える四角い枠内に4台収納されている。左ページの写真に写っているLEDディスプレイの下にフロント・フィル的な目的で5台設置。天井には2台ずつ3列で計6台設置されている

スピーカーはNEXO ID24を23台使用。写真左の手前と奥の柱に1台ずつ、写真正面の白い壁面に6台、写真右のエスカレーター横の鏡面部分に見える四角い枠内に4台収納されている。左ページの写真に写っているLEDディスプレイの下にフロント・フィル的な目的で5台設置。天井には2台ずつ3列で計6台設置されている

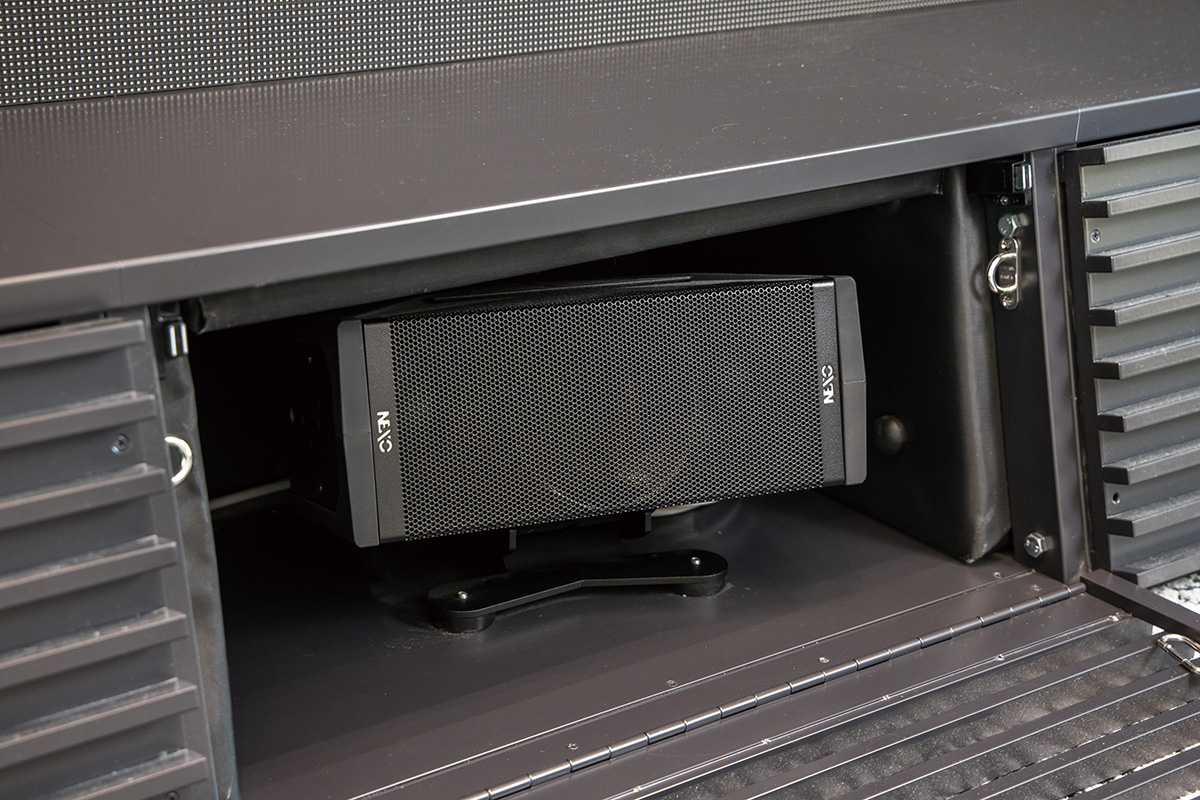

NEXOのモニター・スピーカーNEXO ID24。4インチ・ウーファー+1インチ・ツィーターの2ウェイ。コンパクトなため、施設内に目立たず設置でき、かつパワフルな音で没入感あふれるサウンドを提供している

NEXOのモニター・スピーカーNEXO ID24。4インチ・ウーファー+1インチ・ツィーターの2ウェイ。コンパクトなため、施設内に目立たず設置でき、かつパワフルな音で没入感あふれるサウンドを提供している

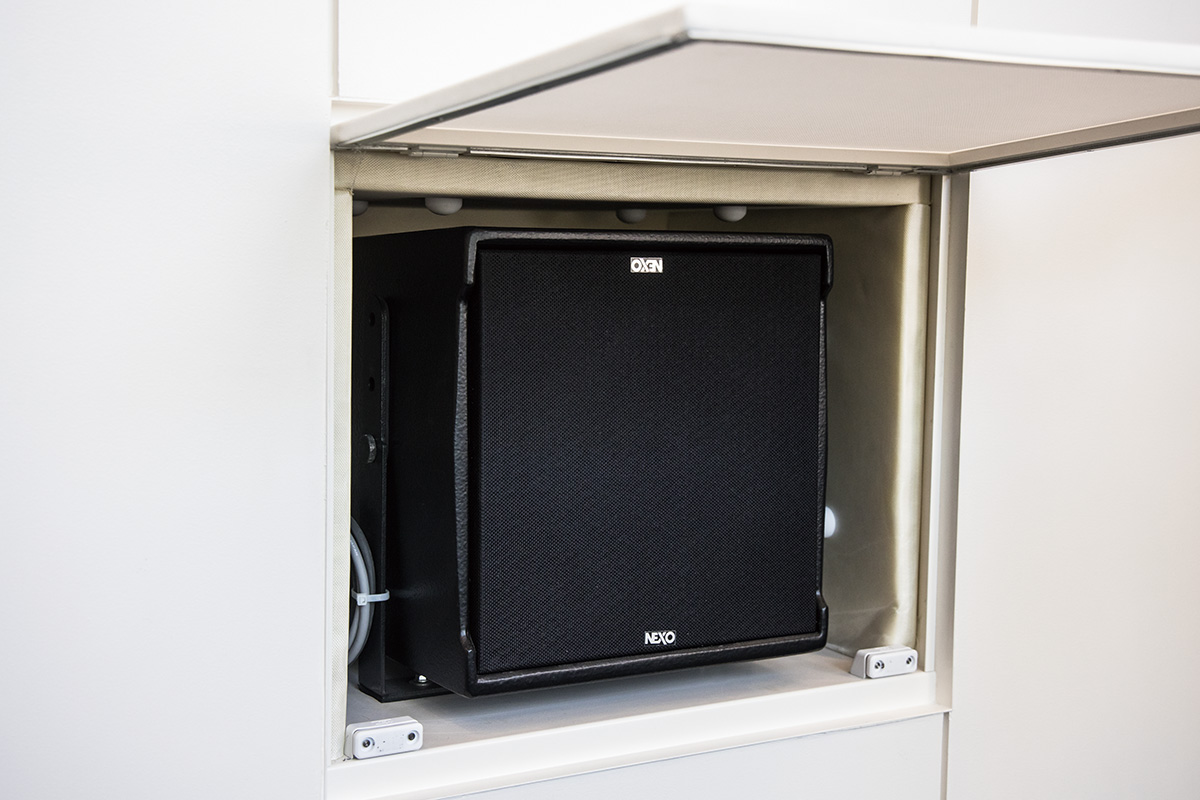

LFE用のサブウーファーNEXO IDS108。8インチ・ネオジム・ドライバーを搭載し、高効率バスレフ設計を採用している。約30cmの立方体ボディで8kgと軽量/コンパクトさも特徴

LFE用のサブウーファーNEXO IDS108。8インチ・ネオジム・ドライバーを搭載し、高効率バスレフ設計を採用している。約30cmの立方体ボディで8kgと軽量/コンパクトさも特徴

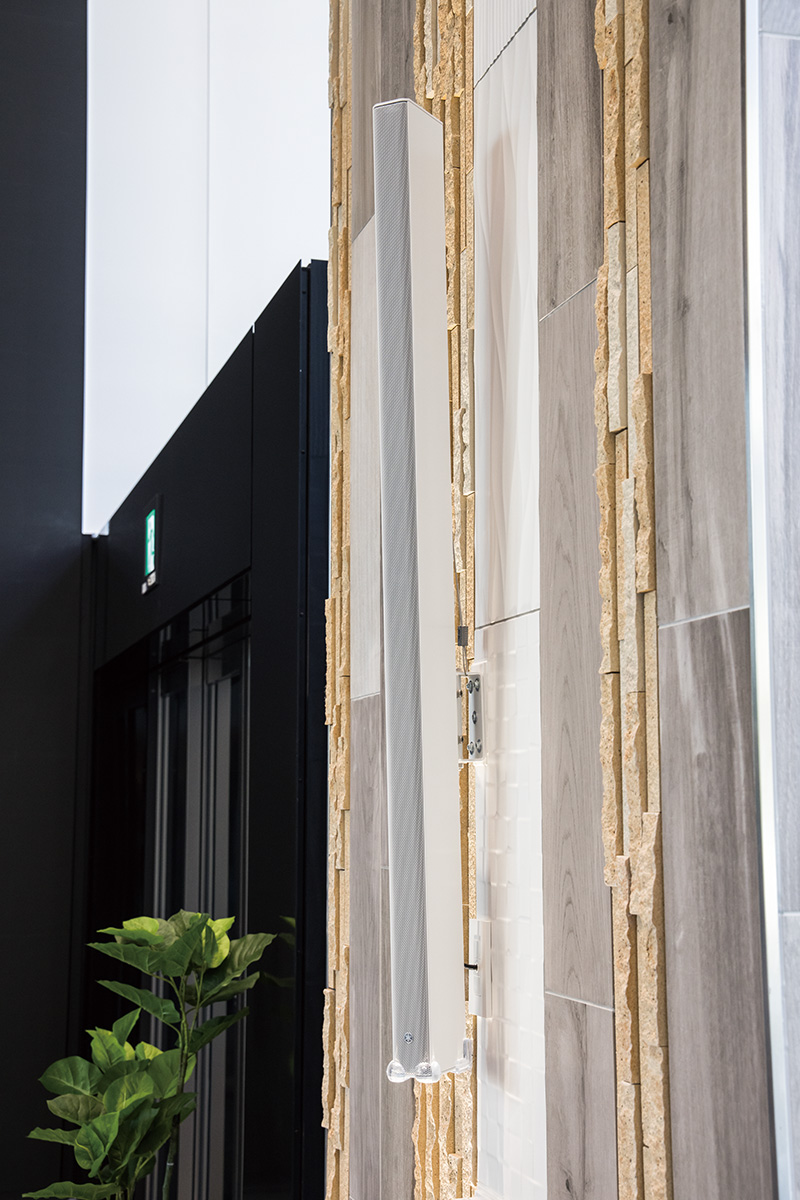

LEDディスプレイ手前の左右の柱にはYamahaのコラム型スピーカーVXL1を設置。簡易的なイベント時に使用される

LEDディスプレイ手前の左右の柱にはYamahaのコラム型スピーカーVXL1を設置。簡易的なイベント時に使用される

 主力となるNEXO ID24の選定理由を橋本はこう話す。

 「建築との兼ね合いで施工できるスペースは限られます。また、意匠的にもスピーカーは露出させたくないので、できるだけコンパクトなモデルが良いのですが、ある程度音量が出せないと没入感が作れないためパワーも必要です。加えて指向特性が極力広いものが好ましいので、ID24はベストなスピーカーだったのではないかと思います」

 この点に、技術面でのサポートを行なったヤマハミュージックジャパン 音響事業戦略部の宮下亮も同意する

 「ID24はNEXOのスピーカー・ラインナップの中でも、多用途にわたって活躍するモデルです。スピーチの拡声やBGMの再生に加え、サブウーファーとの組み合わせでライブ・パフォーマンスにも対応します。この空間の大きさを考慮すると、まさに最適な選択と言えるでしょう」

 AFC Imageのプロセッサーからのオーディオ信号は、Danteインターフェース・カードを介してシグナル・プロセッサーのYamaha DME7に送られ、Dante対応パワー・アンプからスピーカーへ出力される。一方、AFC Imageのプロセッサーに入力されるオーディオ信号は「コンピューター内のDAWで再生された信号がプロセッサーに入力されている」と橋本。

 「DAWはSteinbergのNuendoを使っていて、オブジェクト・ベース方式で音に位置情報を付けて動かしています。具体的には、Nuendo付属のVST MultiPannerを使って位置情報の記録、再生を行います。Music Canvas Showで流す約5分の曲は110trくらいあり、トラックごとに3次元のパンニング情報が付いているんです。Danteインターフェース・カードで最大128chまでAFC Imageのプロセッサーに送れるので、それに収まる仕様です。27chスピーカー用のミックス・ダウンはAFC Imageのプロセッサーで行っています」

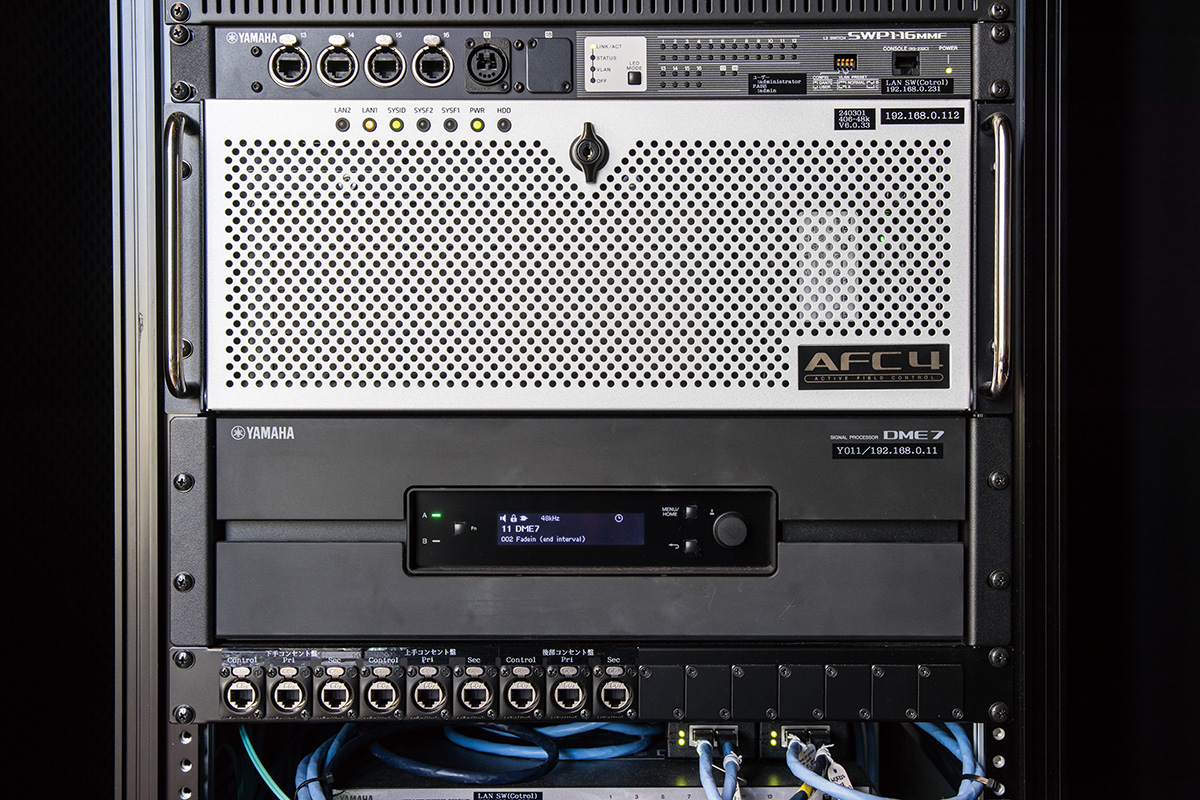

ラックに格納された機器。オーディオ回線にはDanteが使用されており、写真最上部にDante用のネットワーク・スイッチSWP1-16MMFを設置。その下にはAFC Imageのプロセッサー、シグナル・プロセッサーのYamaha DME7が格納されている

ラックに格納された機器。オーディオ回線にはDanteが使用されており、写真最上部にDante用のネットワーク・スイッチSWP1-16MMFを設置。その下にはAFC Imageのプロセッサー、シグナル・プロセッサーのYamaha DME7が格納されている

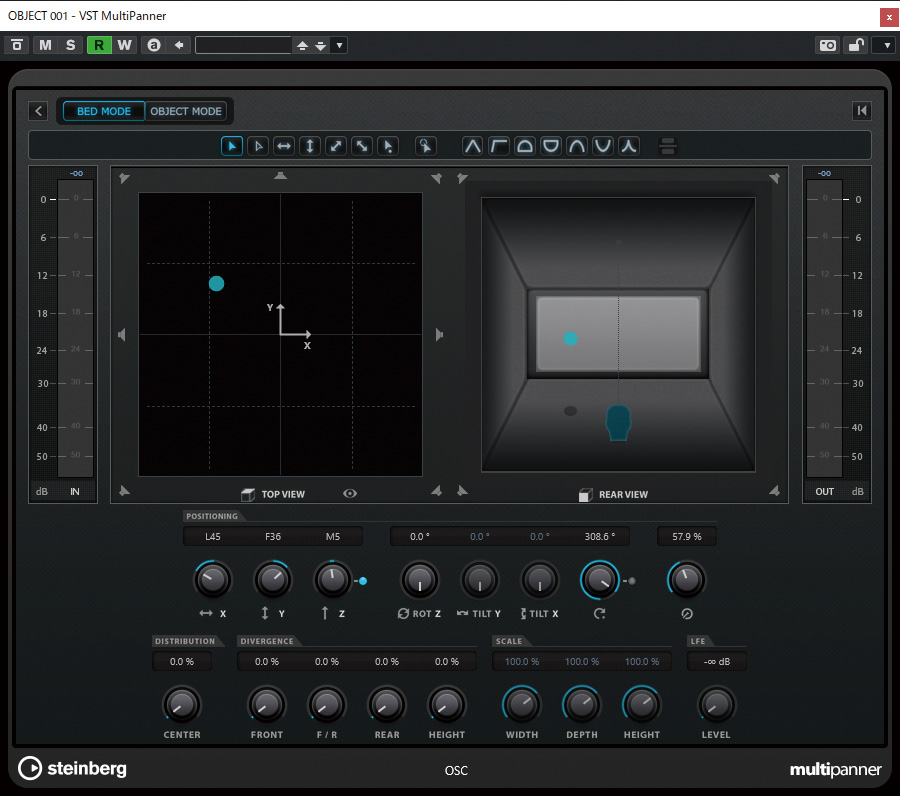

Music Canvas Showの各オブジェクトの位置情報は、Steinberg Nuendo付属プラグインのVST MultiPannerによって記録。トップ・ビュー(画面左)とリア・ビュー(同右)で視覚的に確認しながら位置を細かく設定することができる

Music Canvas Showの各オブジェクトの位置情報は、Steinberg Nuendo付属プラグインのVST MultiPannerによって記録。トップ・ビュー(画面左)とリア・ビュー(同右)で視覚的に確認しながら位置を細かく設定することができる

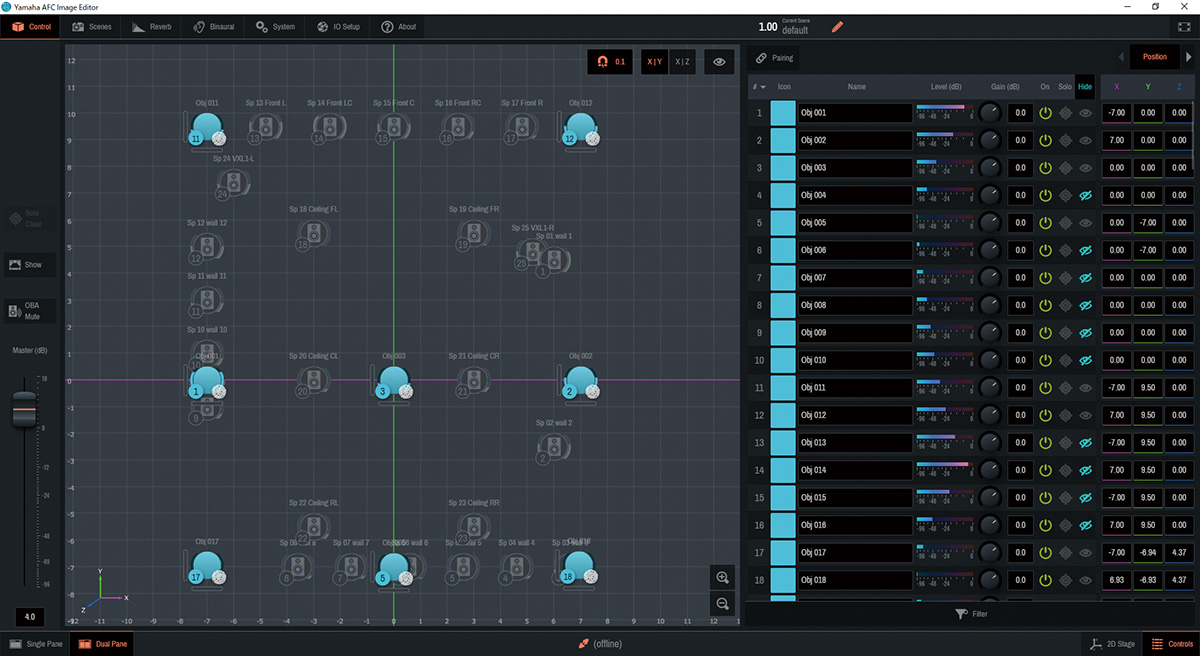

AFC Imageのセッティングやコントロールが行えるAFC Image Editor。スピーカーのレイアウトやソーニング、システムの音声ルーティングなどが行える。Webブラウザーを使ってコンピューターだけでなくタブレットやスマホでも操作可能だ

AFC Imageのセッティングやコントロールが行えるAFC Image Editor。スピーカーのレイアウトやソーニング、システムの音声ルーティングなどが行える。Webブラウザーを使ってコンピューターだけでなくタブレットやスマホでも操作可能だ

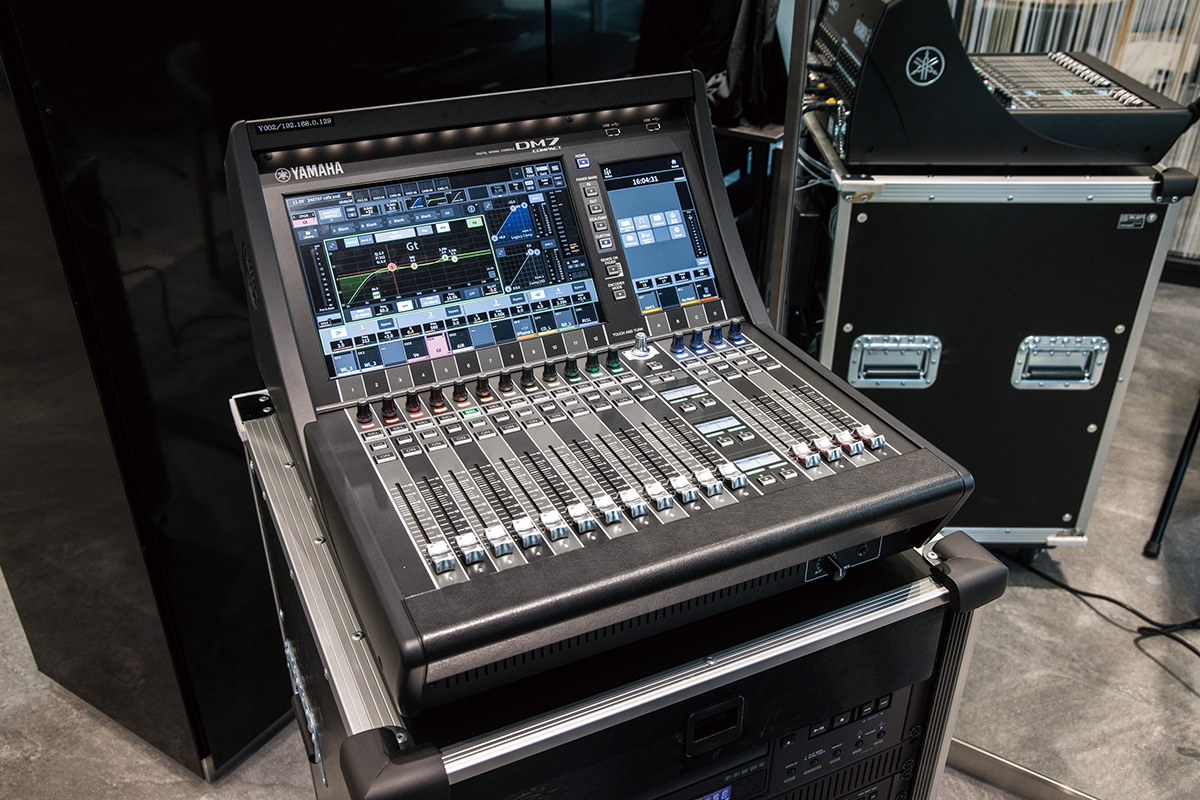

施設内にはデジタル・ミキサーYamaha DM7 Compactも装備されており、システムに組み込んで使用することが可能となっている

施設内にはデジタル・ミキサーYamaha DM7 Compactも装備されており、システムに組み込んで使用することが可能となっている

自動演奏システムや空間への響きの付加などYamahaの先進的な音/音楽の技術が結集

 先述したように、Music Canvas ShowではAFC ImageとYamahaの自動演奏システムを組み合わせることで没入感のある音空間を演出。特に弦楽器やドラムの自動演奏システムは非常にユニークな技術で、電気信号を振動に変換するデバイスを楽器に取り付け、あらかじめ収録された演奏データに従って自動演奏を行う。Music Canvasにはピアノ、コントラバス、ドラム、バイオリン、ビオラ、チェロが置かれており、自動演奏中の楽器に触れて楽器そのものの響きを感じることもできる。

 「自動演奏システムを組み合わせることでAFC Imageだけではできないことが実現できた」と橋本は語る。

 「マルチチャンネルのスピーカー・システムだと音像が遠くなりがちですが、生楽器がすぐそこで鳴っていることで音の近さも加わり、新しい楽しみ方が生まれたと思います」

 同施設の音楽体験としては、2階に併設された“ライブ&カフェ”で使用されているAFC Enhanceも要注目だ。これは、その空間特有の音響特性を基にした響きを加える技術で、マイクで拾った信号にEQやエフェクト処理などを行い、スピーカーから出力した音をさらにマイクで拾うフィードバックを活用した仕組み。カフェ営業時は響きを抑えた空間だが、ライブ時には演奏内容に合わせてAFC Enhanceによる響きが加わり、カフェ内での演奏をホールのような音響で聴かせることも可能となる。

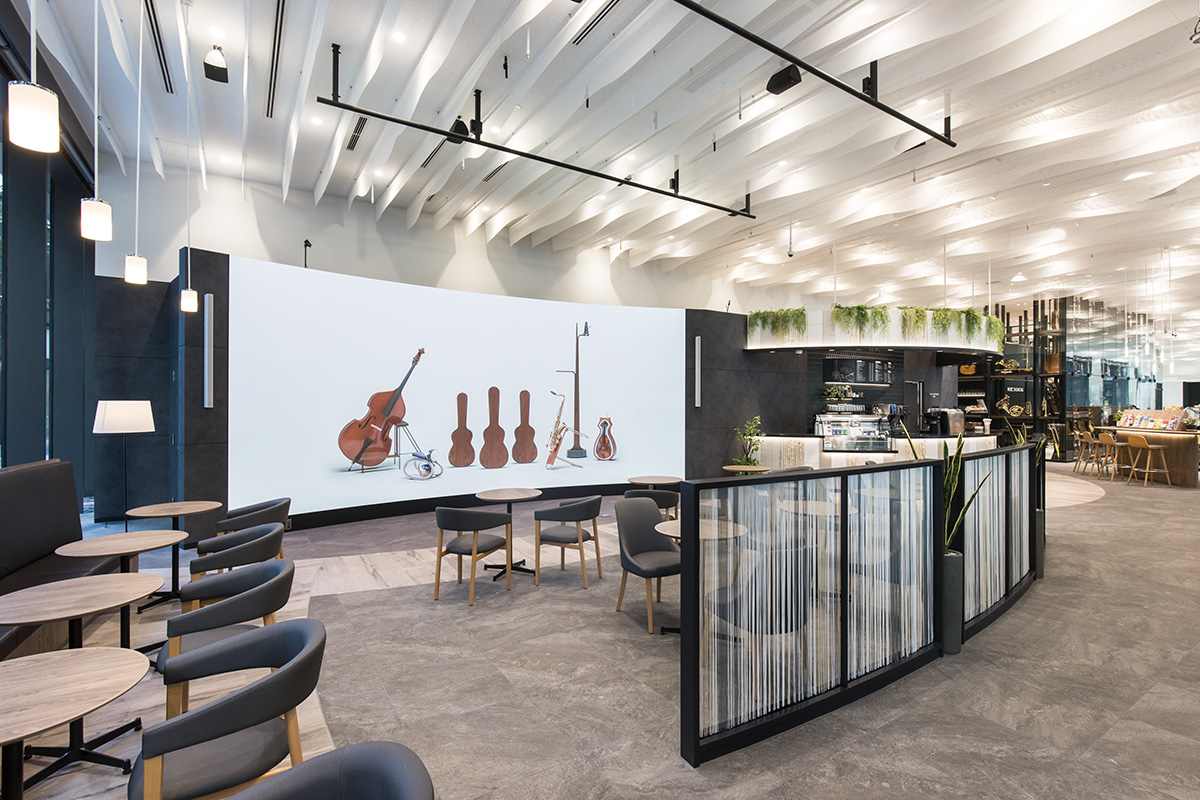

同施設2階の“ライブ&カフェ”。カフェ営業時は響きを抑えた空間だが、ライブ時にはAFC Enhanceを用いて空間特有の響きを加えた演出をすることもある

同施設2階の“ライブ&カフェ”。カフェ営業時は響きを抑えた空間だが、ライブ時にはAFC Enhanceを用いて空間特有の響きを加えた演出をすることもある

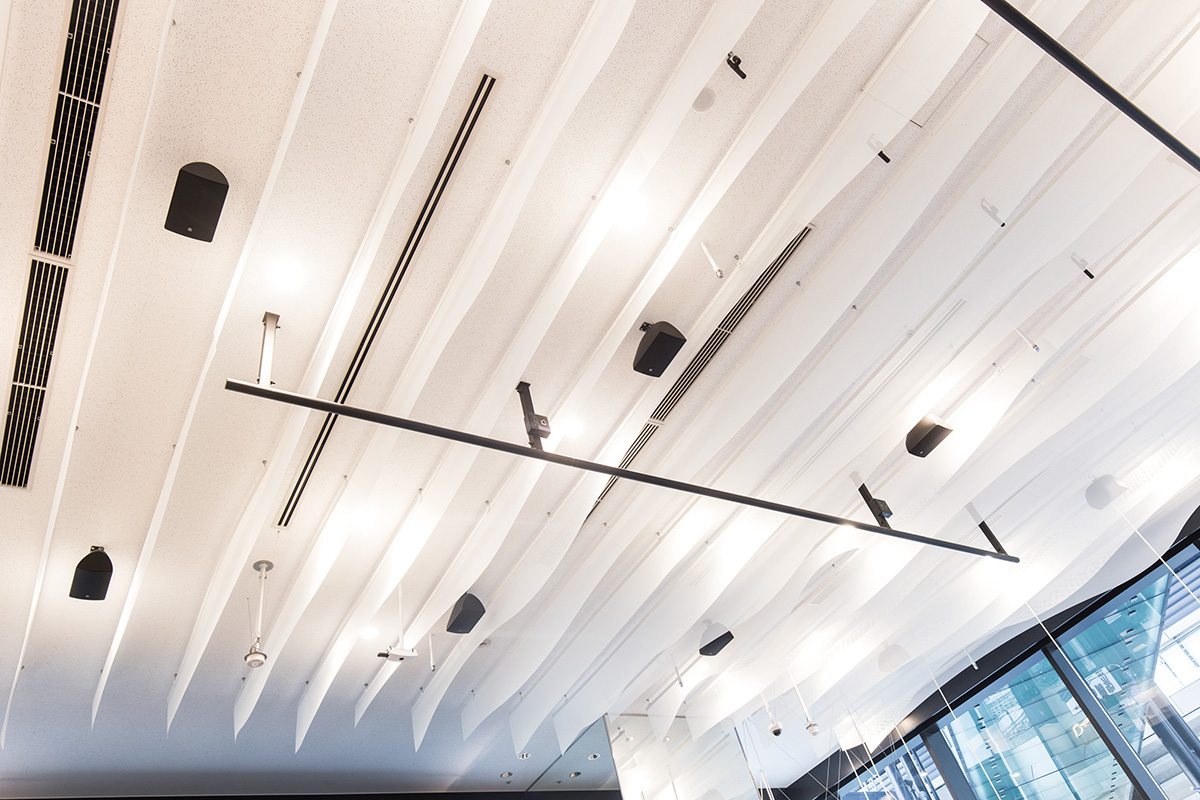

カフェの天井にはYamahaの商業空間向けスピーカーVXS5を20台設置。AUDIO-TECHNICAのマイクAT4022を4本使用し、AFC Enhanceを稼働させている

カフェの天井にはYamahaの商業空間向けスピーカーVXS5を20台設置。AUDIO-TECHNICAのマイクAT4022を4本使用し、AFC Enhanceを稼働させている

ライブ&カフェの壁面に取り付けられたAFC用コントローラー。ここからもAFC Enhanceの響きの深さなど各種設定が可

ライブ&カフェの壁面に取り付けられたAFC用コントローラー。ここからもAFC Enhanceの響きの深さなど各種設定が可

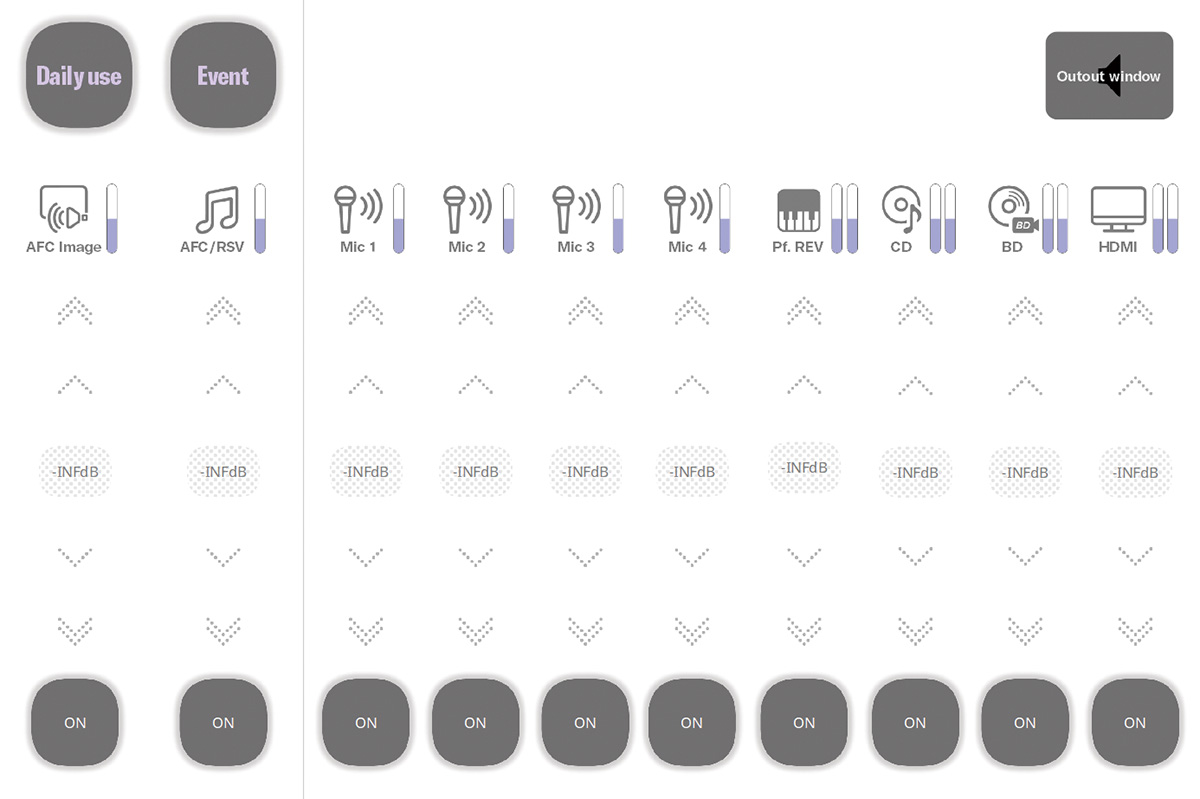

Yamahaのプロ・オーディオ製品で構築するシステムの設計や制御、管理が行えるWindows/iPad用アプリProVisionaire。シーンに応じたコントロール画面を作成でき、Music Canvas(上掲画面)とライブ&カフェでは異なるUIで運用されている

Yamahaのプロ・オーディオ製品で構築するシステムの設計や制御、管理が行えるWindows/iPad用アプリProVisionaire。シーンに応じたコントロール画面を作成でき、Music Canvas(上掲画面)とライブ&カフェでは異なるUIで運用されている

 AFC Image、AFC Enhance、自動演奏システムという技術、そしてそれを支えるYamahaのプロセッサーやミキサーなどの機材、さらには、グループ・ブランドであるNEXOのスピーカー、SteinbergのDAW。Music Canvasで展開されるかつてないイマーシブな音楽体験は、Yamahaの総合力で実現されたと言えるだろう。ヤマハミュージックジャパン 音響事業戦略部の石橋健児はこう話す。

 「このイマーシブな音楽体験を実現するための空間作りに必要なプロフェッショナル向けのツール、コントロールする技術を含めてイマーシブ・ソリューションと呼んでいます。グループ内ですべてがそろうことがわれわれの強みであり、サポートなど、お客様にとってもメリットの大きい部分でしょう」

 イマーシブ・コンテンツに関心のある人たちはもちろん、イマーシブによる新たなビジネスを模索しているプロフェッショナルにも、ぜひ訪れてほしい空間だ。

今回の取材にご協力いただいた方々。左から、ヤマハミュージックジャパン 音響事業戦略部の宮下亮、石橋健児、ヤマハ プロフェッショナルソリューション事業部 空間音響グループの橋本悌、ブランド戦略本部 コーポレート・マーケティング部の豊田真規

今回の取材にご協力いただいた方々。左から、ヤマハミュージックジャパン 音響事業戦略部の宮下亮、石橋健児、ヤマハ プロフェッショナルソリューション事業部 空間音響グループの橋本悌、ブランド戦略本部 コーポレート・マーケティング部の豊田真規
